لامپ در انتهای چراغ قوه وسیله ای است که جریان در آن جریان دارد. جریان از طریق یک رشته بسیار ریز جریان می یابد که به دلیل مقاومت الکتریکی تا دمای بسیار بالایی گرم می شود. در نتیجه رشته به خوبی می درخشد.

مدار در نهایت توسط یک نوار فلزی که از لوله کناری چراغ قوه پایین می رود تکمیل می شود. همچنین یک سیم پیچ در یک سر چراغ قوه و در سر دیگر نقاط تماس باتری و همچنین نوار سیم دیگر وجود دارد که با هم مدار را کامل می کنند.

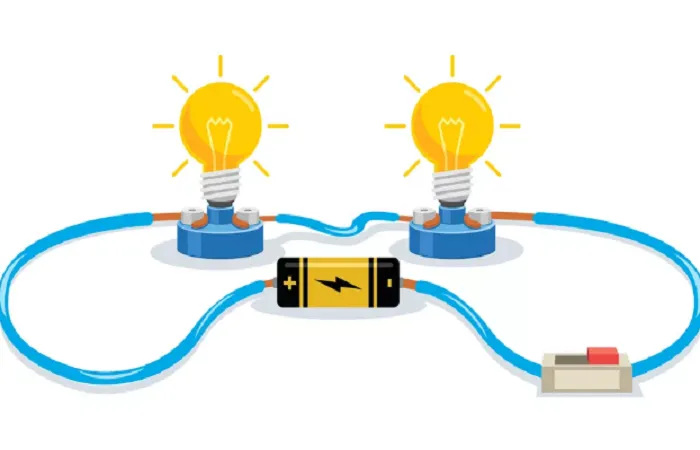

تصویر مدار الکتریکی متشکل از یک باتری، یک لامپ، یک کلید و یک سیم.
یک مدار الکتریکی ساده دارای یک منبع، نمونه سوالات مدار الکتریکی ، مقاومت و یک کلید است. (تصویر: BlueRingMedia/Shutterstock)
کلید، فیوز و مدار شکن
چراغ قوه و اکثر وسایل برقی دیگر دارای سوئیچ هستند. سوئیچ صرفا وسیله ای است که به شکستن حلقه پیوسته مواد رسانا کمک می کند.

هنگامی که کلید باز است جریانی وجود ندارد اما وقتی کلید بسته است جریانی وجود دارد. اصولاً همه مدارها به این صورت کار می کنند. حتی در مداری که به دیوار اتاق شما متصل است، یک حلقه سیم ممتد وجود دارد که از خانه شما تا نیروگاه امتداد دارد.

برای جلوگیری از آتش سوزی های بزرگ در اثر اضافه بار از فیوز یا قطع کننده مدار استفاده می شود. یک فیوز طوری طراحی شده است که در صورت بالا رفتن جریان بیش از حد بسوزد.

در مورد قانون اول ترمودینامیک بیشتر بدانید .



دانلود رایگان نمونه سوالات مدار الکتریکی با پاسخ تشریحی پی دی اف pdf





انواع مدارهای الکتریکی
دو نوع مدار در خانه ها و سایر دستگاه های رایج وجود دارد. یعنی مدارهای سری و مدارهای موازی.

مدارهای سری – مدارهای سری از چندین دستگاه تشکیل شده است که هر یک از آنها یکی پس از دیگری تنها در یک حلقه بزرگ به هم متصل شده اند. اگرچه دستگاه‌های مختلف دارای ولتاژهای متفاوتی هستند، جریان یکسانی از هر دستگاه در مدار سری عبور می‌کند.

اگر هر یک از دستگاه های یک مدار سری خراب شود، کل مدار از کار می افتد. به عنوان مثال، اگر سه لامپ به صورت سری وصل شده باشند، فقط در یک حلقه سیم متصل به باتری وجود دارد. اگر یک لامپ باز شود، کل مدار از کار می افتد.

مدارهای موازی : در مدارهای موازی، دستگاه های مختلف طوری چیده شده اند که یک منبع واحد ولتاژ را به حلقه های سیم جدا می کند. ولتاژ هر دستگاه در مدار دقیقاً یکسان است، اما به طور کلی دستگاه های مختلف جریان های متفاوتی را مشاهده می کنند. در این حالت، هر دستگاه حتی اگر دستگاه های دیگر از کار بیفتند، کار می کند.

به عنوان مثال، اگر دو لامپ به صورت موازی به هم متصل شوند و یکی از آنها باز شود، دیگری کار خواهد کرد. چراغ‌های مدرن درخت کریسمس در مدارهای موازی ساخته می‌شوند، به طوری که حتی اگر یک چراغ بسوزد، نیازی نیست که کل رشته به بیرون پرتاب شود.

این متن از مجموعه ویدیویی شادی علم است. اکنون آن را در نمونه سوالات مدار الکتریکی تماشا کنید.

نظام مند کردن روابط بین مدارهای الکتریکی – قوانین کیرشهوف
رفتار سیستماتیک مدارها در مهندسی برق اهمیت زیادی دارد و با قوانین کیرشهوف توضیح داده شده است. قانون اول می گوید: “انرژی تولید شده توسط منبع برابر با انرژی مصرف شده در مدار است، از جمله گرمایی که در نتیجه مقاومت از بین می رود.”

قانون دوم می گوید: ” جریان وارد شده به هر پیوندی برابر است با مجموع جریان های خارج شده از آن پیوند.” این به این معنی است که جریان الکترون هایی است که از سیم ها عبور می کنند و تعداد الکترون هایی که در یک اتصال جریان می یابند برابر با تعداد الکترون هایی است که از آن اتصال خارج می شوند.

درباره آنتروپی بیشتر بدانید .

آیا اشکال مختلف انرژی الکتریکی اساساً یکسان هستند؟
نقاشی از مایکل فارادی.
مایکل فارادی دانشمند انگلیسی بود که در مطالعه الکترومغناطیس و الکتروشیمی مشارکت داشت. (تصویر: توماس فیلیپس / دامنه عمومی)
مایکل فارادی بررسی‌های منظم و دقیقی از همه این انواع مختلف برق انجام داد. او توانست نشان دهد که همه این اشکال مختلف الکتریسیته دقیقاً همان پدیده را تولید می کنند و از حرکت الکترون ها ناشی می شوند.

فارادی به این نتیجه رسید که همه اشکال انرژی جرقه تولید می کنند، می توانند در سیم ها جریان داشته باشند و می توانند کاری انجام دهند. تحقیقات او همچنین برای اولین بار نشان داد که الکتریسیته حیوانی یک مارماهی الکتریکی، الکتریسیته ناشی از باتری و برق صاعقه همه یک پدیده هستند.

جریان برق و توان
جریان یا حرکت الکترون ها در مدار الکتریکی جریان الکتریکی نامیده می شود. جریان بر حسب آمپر اندازه گیری می شود. یک آمپر معادل 6 میلیارد الکترون است که در هر ثانیه از یک نقطه در مدار عبور می کنند.

یکی دیگر از اصطلاحات مهم مرتبط با برق، قدرت است. قدرت به صورت تقسیم کار بر زمان تعریف می شود. در یک مدار الکتریکی قدرت برابر با ولتاژ جریان است که بر حسب وات اندازه گیری می شود. هر چه وات بیشتر باشد، انرژی مصرف شده توسط آن جسم، اعم از لامپ، تقویت کننده، یا هر وسیله الکتریکی، سریعتر است.

درباره مغناطیس و الکتریسیته ساکن بیشتر بدانید .

سوالات متداول در مورد کمک های نمونه سوالات مدار الکتریکی ولتا و اختراع باتری
س: یک لامپ در چراغ قوه چگونه می درخشد؟
هنگامی که جریان از یک رشته بسیار ریز عبور می کند، به دلیل مقاومت الکتریکی تا دمای بسیار بالایی گرم می شود. این باعث می شود که رشته به شدت بسوزد و در نتیجه لامپ در چراغ قوه بدرخشد.

س: فیوز و قطع کننده مدار چگونه مفید هستند؟
فیوزها و مدار شکن ها برای جلوگیری از آسیب دیدن تجهیزات الکتریکی در اثر اضافه بار طراحی شده اند. در حالی که فیوزها پس از اضافه بار باید تعویض شوند، کلیدهای مدار باید فقط ریست شوند.

س: جریان الکتریکی چیست؟
جریان الکترون ها در مدار الکتریکی جریان الکتریکی نامیده می شود و با آمپر اندازه گیری می شود.

س: چرا زنجیر نور درخت کریسمس در روزهای قدیم حتی اگر یک لامپ سوخته بود بی فایده می شد؟
چراغ های درخت کریسمس در زمان های قدیم یک نوع مدار سری بودند که اگر یک لامپ کار نمی کرد، کل مدار از کار می افتاد. با این حال، چراغ های درخت کریسمس مدرن از اصل مدارهای موازی پیروی می کنند

به خواندن ادامه دهید
برق چگونه کار می کند؟
زندگی اولیه و موفقیت
فوتون ها و طول موج بنجامین فرانکلین: آیا نور یک ذره است یا یک موج؟

مدارهای آنالوگ
مقاله اصلی: الکترونیک آنالوگ

یک نمودار مدار نشان دهنده یک مدار آنالوگ، در این مورد یک تقویت کننده ساده
مدارهای الکترونیکی آنالوگ مدارهایی هستند که در آنها جریان یا ولتاژ ممکن است به طور پیوسته با زمان تغییر کند تا با اطلاعات نمایش داده شده مطابقت داشته باشد.

شماتیک ساده ای که سیم ها، یک مقاومت و یک باتری را نشان می دهد
اجزای اصلی مدارهای آنالوگ عبارتند از سیم، مقاومت، خازن، سلف، دیود و ترانزیستور . مدارهای آنالوگ معمولاً در نمودارهای شماتیک نشان داده می شوند که در آن سیم ها به صورت خطوط نشان داده می شوند و هر جزء دارای یک نماد منحصر به فرد است. تجزیه و تحلیل مدار آنالوگ از قوانین مدار کیرشهوف استفاده می کند : تمام جریان ها در یک گره (محلی که سیم ها به هم می رسند)، و ولتاژ اطراف یک حلقه بسته از سیم ها 0 است. سیم ها معمولاً به عنوان اتصالات ولتاژ صفر ایده آل در نظر گرفته می شوند. هر مقاومت یا راکتانسی با افزودن صریح یک عنصر انگلی، مانند یک مقاومت یا سلف گسسته، به دست می‌آید. اجزای فعال مانند ترانزیستورها اغلب به عنوان منابع جریان یا ولتاژ کنترل شده در نظر گرفته می شوند: به عنوان مثال،ترانزیستور اثر میدانی را می توان به عنوان منبع جریان از منبع به تخلیه مدل کرد، با جریان کنترل شده توسط ولتاژ گیت منبع.

هنگامی که اندازه مدار با طول موج فرکانس سیگنال مربوطه قابل مقایسه است، باید از رویکرد پیچیده تری استفاده کرد، مدل عنصر توزیع شده . سیم ها به عنوان خطوط انتقال با امپدانس مشخصه اسمی ثابت در نظر گرفته می شوند و امپدانس ها در ابتدا و انتها امواج ارسال نمونه سوالات مدار الکتریکی و منعکس شده روی خط را تعیین می کنند. مدارهای طراحی شده بر اساس این رویکرد، مدارهای عناصر توزیع شده هستند . چنین ملاحظاتی معمولاً برای بردهای مدار در فرکانس‌های بالاتر از گیگاهرتز مهم می‌شوند. مدارهای مجتمع کوچکتر هستند و می توانند به عنوان عناصر توده ای برای فرکانس های کمتر از 10 گیگاهرتز یا بیشتر در نظر گرفته شوند.

مدارهای دیجیتال
مقاله اصلی: الکترونیک دیجیتال
در مدارهای الکترونیکی دیجیتال ، سیگنال های الکتریکی مقادیر گسسته ای را برای نمایش مقادیر منطقی و عددی دریافت می کنند. [4] این مقادیر نشان دهنده اطلاعاتی هستند که در حال پردازش هستند. در اکثر موارد، رمزگذاری باینری استفاده می‌شود: یک ولتاژ (معمولاً مقدار مثبت‌تر) نشان‌دهنده یک باینری «1» و ولتاژ دیگر (معمولاً مقداری نزدیک به پتانسیل زمین، 0 ولت) نشان‌دهنده یک «0» باینری است. مدارهای دیجیتال به طور گسترده از ترانزیستورها استفاده می کنند که به هم متصل شده اند تا گیت های جزوه درایوهای الکتریکی ایجاد کنند که عملکردهای منطق بولی را ارائه می دهند.: AND، NAND، OR، NOR، XOR و ترکیبی از آنها. ترانزیستورهایی که به یکدیگر متصل شده اند تا بازخورد مثبتی ارائه کنند، به عنوان لچ و فلیپ فلاپ استفاده می شوند، مدارهایی که دو یا چند حالت فراپایدار دارند و تا زمانی که توسط یک ورودی خارجی تغییر نکنند، در یکی از این حالت ها باقی می مانند. بنابراین مدارهای دیجیتال می توانند منطق و حافظه را فراهم کنند و آنها را قادر به انجام توابع محاسباتی دلخواه می کند. (حافظه مبتنی بر فلیپ فلاپ به عنوان حافظه دسترسی تصادفی ثابت (SRAM) شناخته می شود. حافظه مبتنی بر ذخیره شارژ در خازن، حافظه با دسترسی تصادفی پویا (DRAM) نیز به طور گسترده استفاده می شود.)

فرآیند طراحی مدارهای دیجیتال اساساً با فرآیند مدارهای آنالوگ متفاوت است. هر گیت منطقی سیگنال باینری را بازسازی می کند، بنابراین طراح نیازی به در نظر گرفتن اعوجاج، کنترل بهره، ولتاژهای افست و سایر نگرانی های موجود در طراحی آنالوگ ندارد. در نتیجه، مدارهای دیجیتال بسیار پیچیده، با میلیاردها عنصر منطقی که روی یک تراشه سیلیکونی ادغام شده اند، می توانند با هزینه کم ساخته شوند. چنین مدارهای مجتمع دیجیتالی در همه جا در دستگاه های الکترونیکی مدرن مانند ماشین حساب، گوشی های تلفن همراه و رایانه ها وجود دارند. همانطور که مدارهای دیجیتال پیچیده تر می شوند، مسائل مربوط به تاخیر زمانی، رقابت های منطقی ، اتلاف توان، سوئیچینگ غیر ایده آل، بارگذاری روی تراشه و بین تراشه، و جریان های نشتی، به محدودیت هایی برای چگالی، سرعت و عملکرد مدار تبدیل می شوند.

مدارهای دیجیتال برای ایجاد تراشه های محاسباتی با هدف عمومی، مانند ریزپردازنده ها ، و مدارهای منطقی طراحی شده سفارشی، که به عنوان مدار مجتمع ویژه برنامه (ASIC) شناخته می شوند، استفاده می شود. آرایه‌های دروازه‌ای قابل برنامه‌ریزی میدانی (FPGA)، تراشه‌هایی با مدار منطقی که پیکربندی آن‌ها می‌تواند پس از ساخت اصلاح شود، نیز به طور گسترده در نمونه‌سازی و توسعه استفاده می‌شوند.

مدارهای سیگنال مختلط
